Pedestal Ajustável Supplier

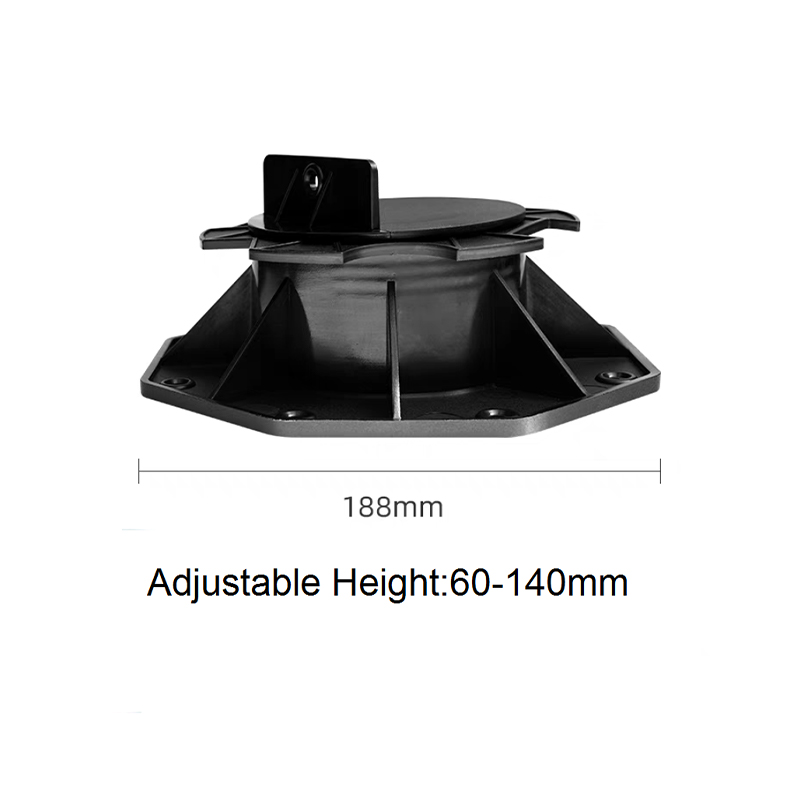

Um pedestal ajustável é uma coluna de suporte de altura variável fabricada em polipropileno de alta resistência ou plástico de engenharia semelhante. Ele é colocado diretamente sobre um substrato estrutural - normalmente uma laje de telhado de concreto, deck de varanda ou superfície de praça - e suporta lajes de pavimentação, tábuas de deck ou telhas acima dele, criando uma superfície de caminhada elevada e nivelada sem qualquer fixação permanente à estrutura de base abaixo.

O mecanismo de ajuste de altura consiste em uma haste roscada que é aparafusada ou retirada de um soquete de base. Ao girar a seção superior, o instalador levanta ou abaixa a cabeça do pedestal em incrementos precisos - normalmente 2–5 mm por rotação - até que a superfície superior de cada pedestal da matriz fique exatamente na mesma elevação. Isto permite que um deck nivelado e perfeitamente plano seja construído sobre um substrato que pode ser inclinado para drenagem, irregular devido às tolerâncias de construção ou deliberadamente inclinado para direcionar a água para longe das paredes do edifício.

Componentes principais

• Placa base: Uma base larga e plana que distribui a carga pela superfície do substrato e evita a concentração de carga pontual em membranas impermeáveis.
• Haste roscada: A seção ajustável que define a altura do pedestal. O passo da rosca determina a resolução vertical por rotação.
• Placa de cabeça: A plataforma superior que entra em contato direto com a parte inferior da pavimentadora ou viga do deck. Alguns modelos incluem uma cabeça com fenda ou em forma de cruz para permitir a drenagem e o fluxo de ar.
• Guia ou cunha de correção de inclinação: Um optional insert placed under the head plate on self-levelling models that compensates for substrate gradients of up to 5% (aproximadamente 3°) automaticamente.
• Guias espaçadoras: Abas integradas ou removíveis no perímetro da cabeça que mantêm espaços de junta consistentes entre pavimentos ou placas adjacentes – normalmente 3–6mm .

Principais vantagens dos sistemas de pedestal ajustável

Pedestais ajustáveis tornaram-se o sistema de suporte preferido para superfícies externas elevadas nos setores residencial, comercial e hoteleiro. Suas vantagens em relação às instalações tradicionais com assentamento ou grauteamento são significativas em diversas dimensões de desempenho.

Proteção de membrana impermeável

Em terraços e varandas, a membrana impermeável abaixo do deck é o elemento mais crítico – e mais caro para reparar – da envolvente do edifício. Os sistemas de pedestal não colocam nenhum adesivo, argamassa ou lastro pesado diretamente na membrana. A ampla placa de base distribui a carga suavemente pela superfície e, como os pedestais não são fixados, a membrana pode ser inspecionada e reparada simplesmente levantando os pavimentos e removendo os pedestais. Isto abordagem de instalação não invasiva pode economizar dezenas de milhares em custos de reparo de membrana ao longo da vida útil do edifício em comparação com sistemas assentados em argamassa.

Drenagem e Ventilação

O vazio criado entre a laje estrutural e a superfície de passeio - variando de 25 mm a mais de 600 mm dependendo da altura do pedestal — atua como canal de drenagem contínuo. A água da chuva flui livremente sob a superfície pavimentada e sai pelos drenos perimetrais, em vez de se acumular na laje. O mesmo entreferro proporciona ventilação que reduz o efeito da massa térmica no edifício abaixo e evita o acúmulo de umidade que promove o crescimento de mofo em materiais orgânicos de deck.

Superfície nivelada sobre substratos inclinados

As lajes estruturais do telhado são normalmente fundidas com Queda de 1–3% em direção às saídas de drenagem para evitar poças. Colocar pavimentação diretamente em tal declive produz uma superfície de caminhada desconfortável e linhas de junta visíveis que enfatizam o gradiente. Os pedestais eliminam totalmente esse problema: cada unidade é ajustada de forma independente para que sua cabeça fique na mesma elevação, independentemente da inclinação da laje abaixo, produzindo uma superfície acabada uniformemente nivelada.

Totalmente reversível e reconfigurável

Como os pedestais não são fixados ao substrato, todo o sistema de deck pode ser desmontado, realocado ou reconfigurado sem qualquer dano à laje ou membrana abaixo. Isto é particularmente valioso em espaços de arrendamento comercial onde os inquilinos podem mudar, ou em ambientes residenciais onde se prevê uma futura renovação ou substituição de membrana. Pavimentações ou tábuas individuais podem ser levantadas para acesso de manutenção a drenos, tubulações ou cabos abaixo do convés sem a necessidade de ferramentas especializadas.

Instalação rápida e a seco

A instalação em pedestal não requer mistura, tempo de cura e nenhuma operação úmida. Um único instalador experiente normalmente pode instalar 30–50 m² de terraço pavimentado por dia usando sistema de pedestal - significativamente mais rápido do que a pavimentação com argamassa de área equivalente, que requer tempo para preparação do leito, nivelamento da betonilha e cura antes que a superfície possa ser pisada.

Duas aplicações principais: sistemas de pavimentação e suporte de decks

Sistemas de pavimentação de pedestal para terraços, varandas e praças

Em aplicações pavimentadas, os pedestais são posicionados nos cantos de cada unidade da pavimentadora em um padrão de grade. Pavimentos de pedra, porcelana ou concreto – normalmente 600 × 600 mm a 800 × 800 mm no formato - apoie-se nas quatro cabeças do pedestal circundantes. As abas espaçadoras integradas em cada cabeça mantêm uma junta aberta consistente entre as pavimentadoras que permite que a água da chuva entre livremente no vazio abaixo. Esta abordagem de drenagem de junta aberta é fundamental para o desempenho do sistema: ao contrário da pavimentação pontiaguda com argamassa, não há linhas de argamassa que possam rachar, manchar ou permitir que a água fique represada contra a superfície da membrana.

Para instalações em grandes praças comerciais, os pedestais são projetados para suportar formatos de pavimentação muito pesados. Modelos de pedestal para serviços pesados classificados para 1.000 kg ou mais por unidade estão disponíveis para pavimentos de granito ou concreto espesso usados em praças públicas, terraços de hotéis e jardins em telhados de shopping centers.

Suporte para decks e passarelas na cobertura

Em aplicações de decks, os pedestais suportam vigas ou suportes em vez de unidades de pavimentação individuais. Placas de deck compostas, WPC, madeira ou PVC são então fixadas a essas vigas da maneira padrão usando clipes ou parafusos frontais. O sistema de pedestal oferece os mesmos benefícios de nivelamento e proteção de membrana que em uma instalação pavimentada, ao mesmo tempo que permite que o deck seja construído sobre substratos de telhados fortemente inclinados ou irregulares. Para terraços de cobertura e decks de lazer em edifícios comerciais, esta combinação de subestrutura de pedestal e deck composto é agora a abordagem padrão da indústria para construção de deck elevado de alto desempenho e baixa manutenção .

Faixa de altura do pedestal e capacidade de carga: selecionando o modelo certo

Pedestais ajustáveis são fabricados em uma variedade de séries de altura para acomodar diferentes requisitos de vazios. Escolher a série correta antes da instalação é essencial – misturar séries de pedestal no meio do projeto devido a uma faixa de altura calculada incorretamente adiciona custos e complicações desnecessárias.

Observe que a capacidade de carga geralmente diminui à medida que a altura do pedestal aumenta, devido ao aumento do efeito do braço de alavanca na haste sob carga excêntrica. Para pedestais altos em aplicações de pavimentação pesada, recomenda-se especificar uma placa de base e uma placa superior de diâmetro maior para manter a estabilidade e reduzir a pressão de carga pontual na membrana abaixo.

Processo de instalação: guia passo a passo

Uma sequência de instalação metódica é fundamental para obter uma superfície nivelada e estável com o mínimo de retrabalho de ajuste.

1. Examine o substrato com um nível de bolha ou laser para identificar o ponto mais alto. Este ponto receberá a configuração mais baixa do pedestal e determinará a altura mínima para todos os demais pedestais.
2. Calcule a altura necessária em cada posição do pedestal com base no levantamento do substrato. Para uma laje inclinada com uma queda de 2% acima de 5 m, o diferencial de altura ao longo do tabuleiro é 100 milímetros — verifique se a série de pedestal escolhida abrange esta faixa dentro de uma única unidade.
3. Coloque os pedestais primeiro no perímetro, definindo cada um em sua altura aproximada usando uma linha de referência de nível de laser. Trave a haste na posição se o modelo incluir um colar de travamento.
4. Preencha a grade interna do pedestal, verificando a elevação da placa frontal em relação à referência estabelecida em cada posição antes de passar para a próxima.
5. Coloque pavimentação ou instale vigas nos pedestais definidos. Verifique se há balanço - uma pavimentadora que balança indica que um de seus quatro pedestais de suporte está um pouco alto ou baixo demais. Ajuste fino até ficar estável.
6. Conclua uma verificação de nível final em toda a superfície do convés usando uma régua longa ou laser. A tolerância para um deck de pedestal bem instalado é normalmente ±3 mm em qualquer vão de 3 m .

Modelos de autonivelamento: quando valem a pena?

Os pedestais autonivelantes incorporam um ponto de articulação entre a base e a haste que permite que a placa superior permaneça horizontal mesmo quando a base fica em um substrato inclinado - compensando automaticamente gradientes de até 5% sem cunhas ou calços. Eles custam mais por unidade do que os modelos padrão de base fixa, mas reduzem significativamente o tempo de instalação em substratos fortemente inclinados e eliminam o risco de a base balançar em locais altos. Para terraços com inclinações superiores a 2%, os modelos autonivelantes oferecem um forte retorno sobre o custo adicional através da redução da mão-de-obra.

Espaçamento entre pedestais e cálculo de quantidade

O espaçamento correto do pedestal é determinado pela pavimentadora ou formato da placa usada e pela carga que a superfície deve suportar. O espaçamento insuficiente desperdiça custo de material; espaçamento excessivo pode causar deflexão e rachaduras da pavimentadora sob cargas concentradas.

Sistemas de pavimentação

Para formatos de pavimentadora quadrada padrão, um pedestal é colocado em cada canto da pavimentadora, o que significa que cada pedestal suporta simultaneamente quatro cantos da pavimentadora. O número de pedestais necessários é igual a aproximadamente o número de unidades de pavimentação mais o número de pavimentadoras ao longo de cada borda . Para uma grade 10 × 10 de pavimentadoras de 600 × 600 mm (100 pavimentadoras cobrindo 36 m² no total), isso equivale a uma grade 11 × 11 de pedestais — 121 pedestais no total.

Suporte para vigas de deck

Para aplicações de decks, os pedestais suportam vigas em intervalos regulares ao longo de cada viga. O espaçamento máximo do pedestal ao longo de uma viga é determinado pela classificação da extensão da viga - normalmente 800–1.200 mm de centro a centro para vigas padrão de alumínio ou compostas. Ao longo do convés, o espaçamento entre vigas é definido pela classificação da extensão da placa do convés, geralmente 300–400 mm para placas compostas. Sempre adicione 10% para a quantidade calculada de pedestal para permitir ajustes de perímetro e futuras substituições.

Perguntas frequentes sobre pedestais ajustáveis

Os pedestais ajustáveis danificarão uma membrana à prova d’água?

Quando corretamente especificado e instalado, pedestal ajustávels não danifique as membranas impermeáveis. A ampla placa de base distribui a carga bem abaixo do limite de resistência de carga pontual da membrana e nenhum adesivo ou fixador penetra na membrana. Para membranas sensíveis, um placa de proteção ou almofada de borracha pode ser colocado sob cada placa de base como precaução adicional. Esta é uma prática padrão em sistemas de telhado invertido, onde a camada de isolamento fica acima da membrana.

Os pedestais podem ser usados ​​em contrapisos de madeira ou metal, e não apenas de concreto?

Sim, desde que o contrapiso seja suficientemente rígido e com capacidade de carga adequada. Os pedestais em contrapisos de madeira devem ter uma área de placa de base suficientemente grande para evitar a deflexão local da madeira sob carga. Em decks de metal, verifique se a placa de base do pedestal abrange pelo menos duas nervuras corrugadas para garantir um suporte estável. Em ambos os casos, a capacidade estrutural do próprio contrapiso deve ser verificada em relação à carga total imposta antes de prosseguir com a instalação do pedestal.

Qual é o desempenho dos pedestais em climas gelados e descongelados?

Os pedestais de polipropileno de alta qualidade são classificados para temperaturas de -40°C a 80°C e não racha nem deforma através de ciclos de congelamento e descongelamento. O sistema de drenagem de juntas abertas inerente à pavimentação de pedestal é, na verdade, uma vantagem significativa em climas frios: como a água escoa livremente abaixo da superfície, em vez de acumular-se nela, não há água parada para congelar e expandir, o que é a principal causa de falhas nas juntas de pavimentação com leito de argamassa em regiões propensas à geada.

Qual é a inclinação máxima que os pedestais ajustáveis ​​podem acomodar?

Os pedestais de base fixa padrão podem acomodar inclinações de substrato até aproximadamente 2–3% variando a altura ao longo da grade. Modelos autonivelantes com base giratória estendem isso para 5% (aproximadamente 3°) antes que a variação da altura do caule por si só se torne impraticável. Para inclinações superiores a 5%, é necessária uma combinação de pedestais autonivelantes e modelos de altura prolongada, e deve ser procurado aconselhamento de engenharia estrutural relativamente à estabilidade lateral do conjunto do tabuleiro.

Preciso fixar pedestais no substrato?

Na grande maioria das aplicações, os pedestais não são fixos – o peso da pavimentação ou do deck acima é suficiente para mantê-los no lugar. Para locais elevados expostos onde a elevação do vento é uma preocupação – como terraços em telhados altos ou varandas costeiras – o peso da pavimentadora deve ser verificado em relação às forças de elevação do vento calculadas para o site específico. Onde for identificado risco de elevação, as pavimentadoras perimetrais podem ser fixadas mecanicamente ou lastradas com peso adicional, em vez de fixar pedestais individuais, preservando o benefício de proteção da membrana do sistema.

Pedestais ajustáveis versus cama de argamassa tradicional: uma comparação direta

A escolha entre um sistema de pedestal e uma pavimentação convencional com argamassa num terraço ou varanda envolve compromissos em termos de custo, desempenho e manutenção a longo prazo. A comparação a seguir cobre os principais fatores de decisão.

Para qualquer aplicação onde a integridade da impermeabilização a longo prazo seja uma prioridade – o que inclui praticamente todos os terraços, varandas e plataformas de pódio – a análise de custo do ciclo de vida favorece consistentemente o sistema de pedestal apesar do custo inicial mais elevado do material, principalmente devido às despesas evitadas com reparos de membrana e à redução da mão de obra de manutenção ao longo da vida útil da instalação.
